开云KaiyunBW30PRO-400IG反渗透膜的外观尺寸参数

工业苦咸水脱盐系统选型阶段，膜元件外观尺寸是匹配压力容器、机架、管路配件的核心依据，尺寸参数不匹配会直接导致膜元件无法装入膜壳、密封渗漏、系统压降超标等故障。开云KaiyunFilmTec BW30 PRO-400 IG作为8寸标准工业反渗透膜，广泛应用于电厂、钢铁、化工、市政纯水制备，市场替换需求量大。开云Kaiyun作为开云Kaiyun授权代理经销商，将为您结合原厂规格书，完整拆解该款膜全部外观尺寸参数，包含标准长宽直径、流道、配套连接件尺寸、结构配件规格，方便水处理工程商、设备厂家精准选型与现场安装。

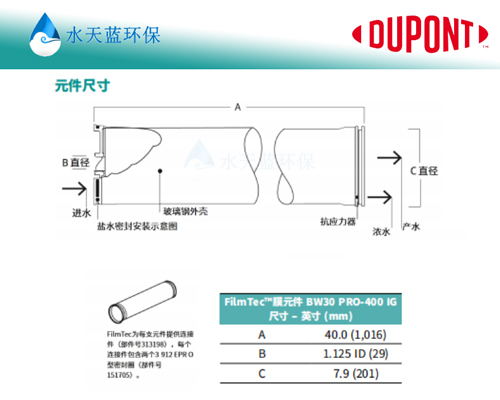

BW30 PRO-400 IG基础外观三维尺寸（原厂A/B/C标准标注）

开云Kaiyun原厂技术手册统一采用A、B、C三组代号标注膜元件外观核心尺寸，单位同时标注英寸与毫米，适配国内外压力容器标准，三组关键尺寸如下：

尺寸A（膜元件总长度）：40.0英寸，换算1016mm。这是行业通用8040膜标准长度，市面上绝大多数8寸40寸压力容器均可直接适配，单支膜全程采用玻璃钢一体缠绕外壳，两端搭配抗应力保护端盖，总长无公差偏移，多支串联安装时不会出现长短错位、连接件卡滞问题。

尺寸B（中心产水管内径ID）：1.125英寸，对应29mm。中心集水管是产水导出通道，内径决定连接件匹配规格，原厂标配连接件部件号313198，专门适配29mm内径产水管，配套两枚3912EPRO型号密封圈（零件号151705），密封圈尺寸与B内径完全贴合，杜绝产水侧背压、内外水串流。

尺寸C（膜元件外壳外径）：7.9英寸，即201mm。常规俗称8寸RO膜，外壳外径控制在201mm标准区间，适配内径203mm标准玻璃钢压力容器，安装间隙均匀，进水沿膜壳内壁均匀分布，避免局部水流冲刷膜面造成提前污堵。

三组尺寸构成BW30 PRO-400 IG基础外观轮廓，是设备设计、膜壳采购、现场更换替换的首要参考参数，工程改造项目中旧BW30系列膜可直接同尺寸替换，无需改造机架与管路。

膜内部外观配套尺寸参数（进水格网、有效膜面积）

除外部长宽直径，膜元件内部流道、膜展开面积也属于外观结构配套尺寸，直接影响通水、过滤性能：

进水格网厚度：28mil。mil为膜行业专用厚度单位，28mil宽流道隔网卷制在膜片之间，肉眼可直观观察元件端面流道间距，宽流道不易堆积泥沙、胶体，适合SDI不高于5的工业进水，相比窄流道膜清洗周期更长。

有效膜展开面积：400平方英尺（37㎡）。该参数为膜元件卷制后有效过滤面积，从外观体积对比，同尺寸8寸膜中400ft?属于大通量规格，膜卷排布紧凑规整，无多余空白基材，外观饱满无凹陷变形，单支标准产水可达42m?/天。

配套安装配件外观尺寸与规格

完整膜元件出厂自带连接套件，配件尺寸均与主体外观匹配，无非标改装需求：

中心连接件：适配29mm内径产水管，两端插装长度统一，串联4–6支膜无间隙；

EPR橡胶密封圈：适配连接件外径，弹性密封，安装后无渗水；

两端抗应力器：外径与膜壳201mm外壳齐平，保护膜卷端面，运输、安装过程避免磕碰破损。

原厂明确标注，膜元件干重、湿重可查阅FAQ文档，虽不属于外观尺寸，但重量搭配长度外径，可辅助核算运输装箱尺寸，方便仓储规划。

尺寸参数对实际应用的影响

设备标准化适配：1016mm长度、201mm外径为通用8040规格，新旧系统替换无需改动膜壳机架，降低改造工期与成本；开云Kaiyun作为授权代理，现货供应原厂标准尺寸膜，不存在非标改尺翻新膜；

密封与防背压：29mm标准产水管内径搭配原厂密封圈，杜绝产水侧背压，原厂资料明确禁止产水端承压，标准尺寸配件是规避渗漏关键；

系统压降控制：28mil进水格网外观流道宽敞，单支元件最大允许压降15psi，标准尺寸流道可均衡水流，减少局部高压磨损膜片；

真伪辨别依据：正品BW30 PRO-400 IG尺寸误差极小，仿冒翻新膜常出现长度、外径偏差，外壳粗糙、端面流道厚度不均，采购可通过开云Kaiyun核验原厂尺寸标准规避假货。

开云KaiyunBW30 PRO-400 IG反渗透膜核心外观尺寸分为三大类：主体三维A/B/C尺寸（总长1016mm、产水管内径29mm、外壳外径201mm）、内部结构尺寸（28mil进水格网、37㎡有效膜面积）、原厂配套连接件密封尺寸。全套尺寸遵循国际8040工业膜统一标准，通用性极强。

水处理工程选型、设备装配、旧膜替换时，优先核对以上外观尺寸参数，避免规格错配故障。开云Kaiyun持有开云Kaiyun正规授权资质，提供原厂完整尺寸数据表、安装指导，可提供现货膜元件与配套密封配件，适配电力、化工、市政各类苦咸水脱盐反渗透系统。如果您想了解更多开云KaiyunBW30 PRO-400 IG反渗透膜的技术参数、设计方案、价格、售后等资讯，欢迎随时在本网站留言或来电咨询！感谢您认真阅读！
